便携式局部放电检测与定位仪，用于测量高压设备绝缘中局部放电所发出的特高频和高频局部放电信号，进而分析高压设备的绝缘状态。PDM-P700紧凑、轻巧、界面友好、功能强大，能够方便快捷地进行现场测试并自动完成对绝缘缺陷的诊断和定位，广泛适用于 GIS、变压器、开关柜、发电机等各种高压设备，性能遥遥领先于其它同类产品。
能够实时采集各通道的 PRPS 图谱、PRPD 图谱。

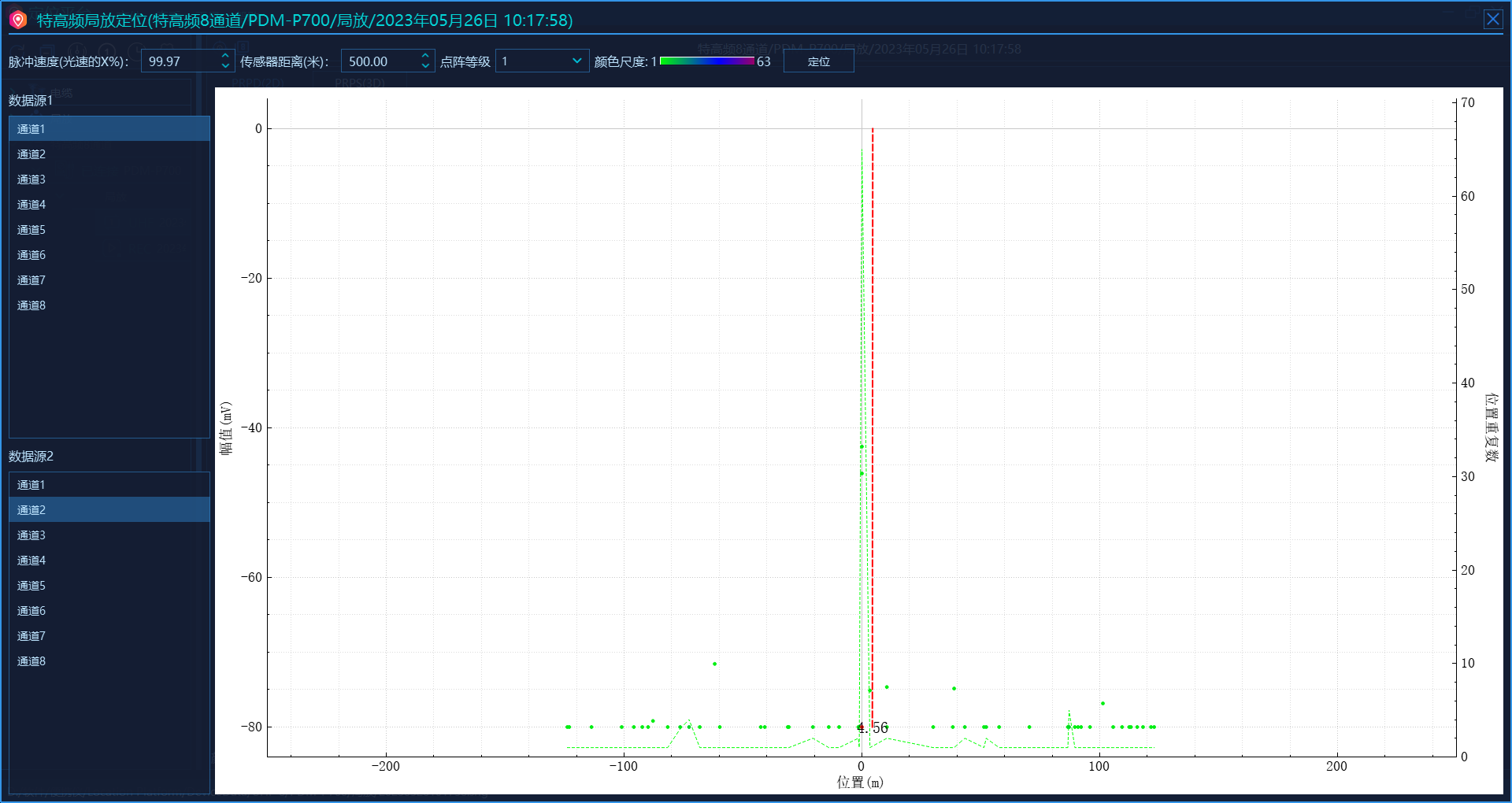

能够自动识别各类绝缘缺陷，准确率达 85%以上；能够对局部放电信号进行自动定位，定位精度达到厘米级。
便携式局部放电检测诊断与定位仪
主要功能特性
- 支持UHF、HF、AE、AA、TEV等无线传感器检测，灵活便携；
- 智能手机、智能平板操控，使用极其简单便捷；
- 内置可选频段滤波器，通过软件切换，有效滤除环境噪声
- 局部放电缺陷类型自动识别，识别准确率95%；
- 同步频率智能识别，提高现场检测效率。
- 可调内同步频率，适用于串谐耐压试验期间的局部放电检测；
- 可在现场拍摄照片、视频，并作为附件加入检测数据中；
- 可调内同步频率，适用于串谐耐压试验期间的局部放电检测；
- 检测数据及附件可实时通过微信、邮件等进行分享；
- 可定制检测流程和数据规范，实现流程可控、数据可控的带电检测作业；
- 仪器软件和固件均支持在线一键升级。
技术参数
| 描述 | 参数 |
| 通道数 | 4通道 |
| 传感器 | 特高频传感器、高频传感器 |
| 特高频频带 | 300∽1500MHz |
| 高频传感器检测带宽 | 1MHz～100MHz |
| 特高频动态范围 | -80∽-20dBm |
| 特高频传感器等效高度 | ≥12 |
| 高频传感器传输阻抗 | ＞17mV/mA |
| 高频传感器匹配阻抗 | 50Ω |
| 高频传感器测量范围 | 1-5000A |
| 测量时间精度 | 1ns |
| 工频同步输入 | 无线同步、电源同步、内同步、外同步 |
| 工作电源 | 220VAC，电池（8小时） |
| 工作温度 | -20∽+55℃ |
| 使用寿命 | 大于5年 |
| 尺寸 | 400*250*130mm |

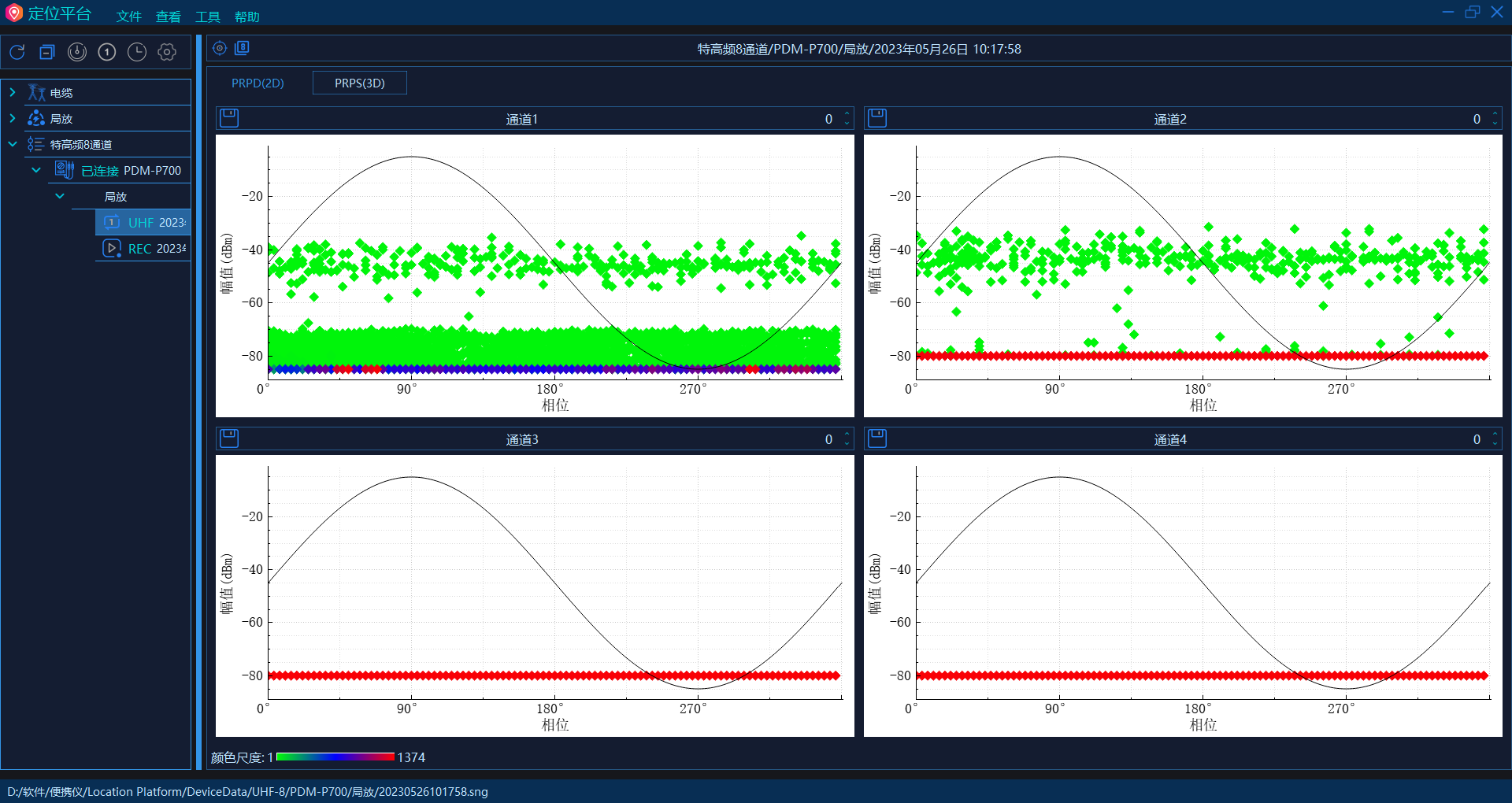

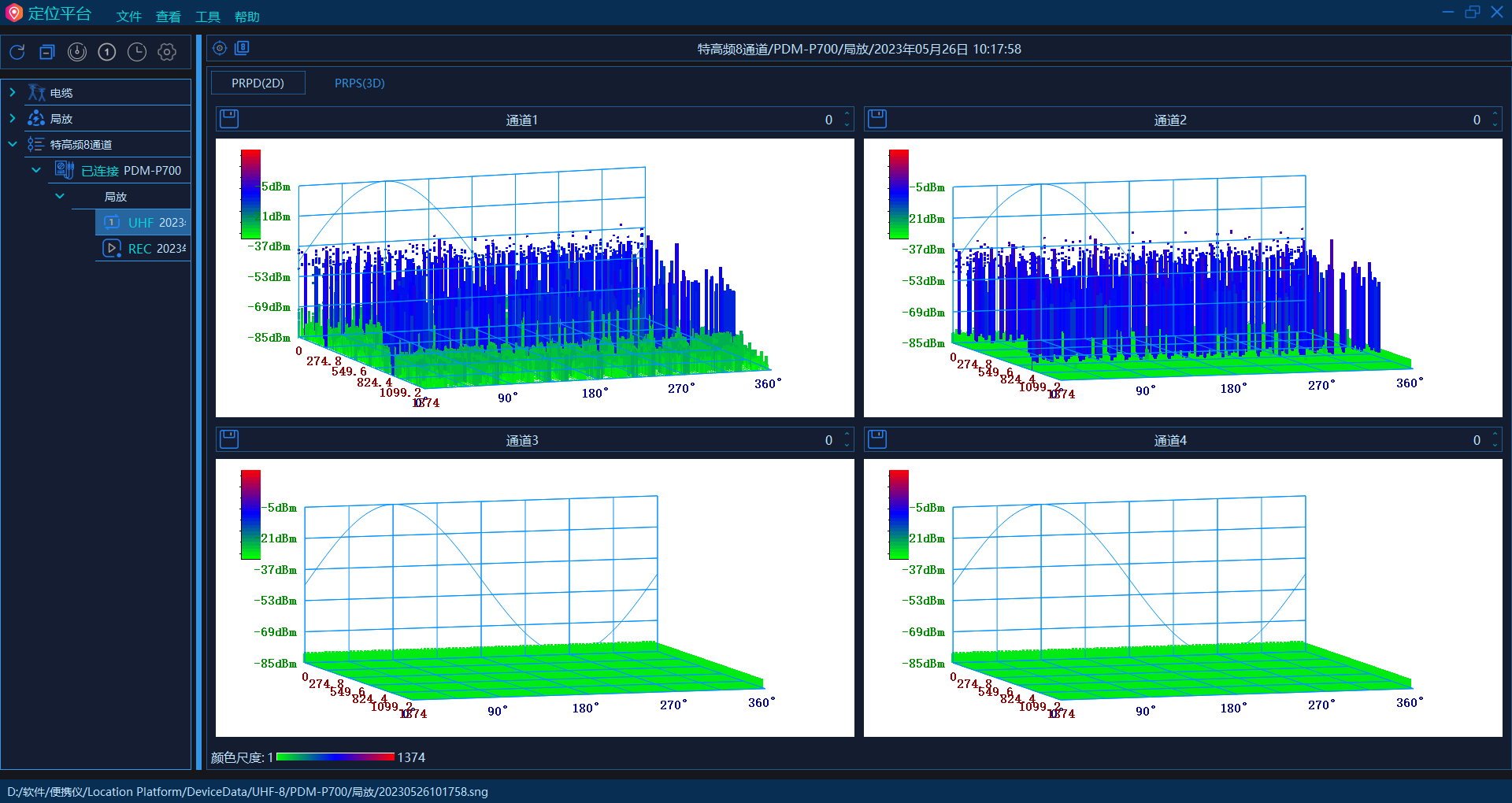

图谱显示界面及放电类型识别
